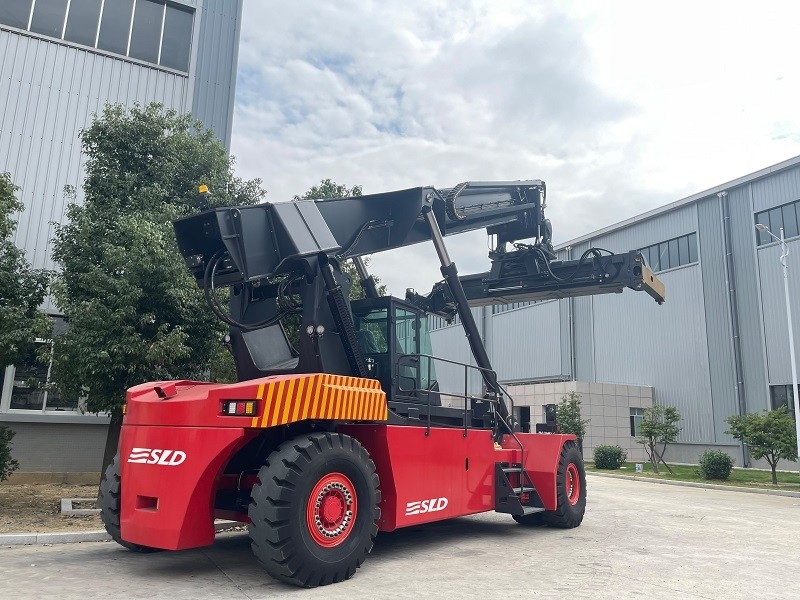

La cabina ergonómica 45000kg carga el apilador del alcance de RS para el envase pesado

Los apiladores del alcance de RS 45 toneladas funcionan en el puerto para los envases llenos pesados

45 toneladas del envase de apilador del alcance son extensamente uso en puertos y estación de transferencia ferroviaria para apilar y transferir los envases estándar pesados de 20ft y 40 pies, precio barato, arriba eficiente.

Ventajas para el apilador del alcance del envase de SLD 45tons como siguiente:

1, las piezas principales utiliza para importar marcas famosas. Por ejemplo, motor de la marca de América CUMMINS, transmisión alemana de la marca de ZF, árbol conducido de la marca alemana de Kessler y árbol de la dirección, sistema hydráulico de calidad mundial de Linde, sistema de control de la marca CANBUS de América Parker etc.

2, cabina espaciosa adopta el más nuevo diseño ergonómico, diseño firme de la cabina para asegurar la seguridad y la comodidad del operador. Con la palanca de mando multifuncional, el aire acondicionado de enfriamiento etc.

3, exhibición del Grande-color muestra la información de la importación, él se pueden utilizar como pequeña tabla de la diagnosis de falta, trabajo de la eficacia alta del operador de la ayuda.

4, el auge se hace de la placa de acero con fuerza de alta resistencia (puede llevar 70kg/mm2).

5, velocidad de una elevación más alta: aumento el 50% de la velocidad de la elevación cuando carga 31 toneladas comparadas a otra

marcas famosas (Konecrane, Kalmar, Sany).

A carga plena: 0.28m/s (45tons)

Carga normal: 0.39m/s (31tons)

Velocidad de la impulsión: 25Km/h

Presión de funcionamiento: 310bar


• CARACTERÍSTICAS
  Modelo		SLDR450
  Unidad de poder		Diesel
  Tipo de la operación		Conductor asentado
  Capacidad de carga (L1, L2, L3)	Q (kilogramo)	45000/31000/16000
  Centro de la carga, primera fila (L1)	c (milímetro)	1800
  Centro de la carga, segunda fila (L2)	C (milímetro)	3860
  Cargue el centro, tercera fila (L3)	C (milímetro)	6400
  Centro del árbol al centro del esparcidor (L1-1/2 altos)	x (milímetro)	2800
  Distancia entre ejes	y (milímetro)	6400
  DIMENSIONES
  Ángulo de elevación del auge, aumento/bajado	α/β (/°)	61/0
  El auge de la altura bajó	h1 (milímetro)	4945
  Altura de la elevación (L1, L2, L3)	h3 (milímetro)	15900/14100/11350
  La altura, auge extendió	h4 (milímetro)	19000
  Altura de la cabina	h6 (milímetro)	3900
  Altura, el asiento del operador	h7 (milímetro)	2840
  Remolque de altura de acoplamiento	h10 (milímetro)	600
  La altura de la cerradura de la torsión bajó	h13 (milímetro)	1495
  Largura total con el esparcidor	l1 (milímetro)	11618
  Largura total	l2 (milímetro)	8410
  Anchura total	b1/b2 (milímetro)	4180/3400
  Anchura del/40' el esparcidor 20'	b3 (milímetro)	6050/12150
  Separación de tierra mínima.	m1 (milímetro)	345
  Separación de tierra, centro de la distancia entre ejes	m2 (milímetro)	350
  Apilando el pasillo 20' envases	Ast (milímetros)	10225
  Apilando el pasillo 40' radio containersTurning	Ast (milímetros)	13050
  Distancia mínima del punto que gira	Con a (milímetros)	8605
  Distancia mínima del punto que gira	b13 (milímetro)	3400
  Wheelspan, ruedas delanteras	b10 (milímetro)	3030
  Wheelspan, rueda posterior	b11 (milímetro)	2786
  PESO
  Peso (descargado/cargado)	kilogramo	71400/116400
  Carga en el árbol de impulsión (descargado/cargado)	kilogramo	36400/101900
  Carga en el árbol de dirección (descargado/cargado)	kilogramo	35000/14500
  FUNCIONAMIENTO
  Velocidad que viaja (descargada/cargada)	Kilómetro por hora	25/21
  Clasificabilidad (descargada/cargada)	%	30/28.8
  Fuerza tractiva (descargada)	Kn	408
  Velocidad de elevación (descargada/cargada)	m/s	0.39/0.28
  Velocidad de descenso (descargada/cargada)	m/s	0.39/0.39
  CABINA
  Cabina cerrada movible
  Equipado del aire/acondicionado, refrescándose/funciones de calefacción
  Nivel de ruidos en el asiento de conductor	DBA	74
  MOTOR
  Marca		CUMMINS
  Tipo		QSM11
  No/dislocación del cilindro		6/10820 cm3
  Velocidad clasificada clasificada del poder @		250kw @ 2100rpm
  Esfuerzo de torsión máximo		1674Nm@ 1500rpm
  Corriente clasificada del alternador		150A
  Batería		24V
  TRANSMISIÓN
  Marca		AUTO ZF/5WG261
  Tipo		Auto-cambio/dispositivo de seguridad
  Tipo del embrague		Convertidor de esfuerzo de torsión
  Engranaje no.		5F/3R
  NEUMÁTICOS
  Rodillos impulsores		18.00-25 40 PARES
  Volantes		18.00-25 40 PARES
  Tipo		Neumático
  Presión		barra 10
  Cantidad, frente/parte posterior		4/2
  CAPACIDAD DE LOS TANQUES
  El tanque de aceite hidráulico	L	800
  Depósito de gasolina	L	500
  ÁRBOL DE IMPULSIÓN
  Marca		Kessler/Alemania
  Modelo		D102PL341
  ÁRBOL DE DIRECCIÓN
  Marca		Kessler/Alemania
  Modelo		L102
  Dirección		Cilindro doble de la acción
  SISTEMA DE FRENOS
  Freno de servicio		Mojado-disco hidráulico
  Freno de aparcamiento		El freno de disco lanzado eléctrico, permitió cuando poder apagado
  SISTEMA HYDRÁULICO
  Bomba de pistón gemela
  Presión máxima: barra 310
  Carga que detecta el sistema
  Refrigerador hidráulico con el motor eléctrico
  El tanque de aceite separado del freno
  AUGE
  cilindros duales de la elevación de la acción 2x
  cilindro dual de la extensión de la acción 1x
  ESPARCIDOR
  Dirigiendo ISO 20' - 40' envases
  2x que humedece el cilindro	caja de cambios 2x y sistema de frenos
  Marca	SP45
  Gire los grados	-105°/+195°
  Sideshift	-800/+800mm
  SEGURIDADES DEL CAMIÓN
  Sistema de visualización de error
  Sistema contrario para los envases
  Pesando el sistema (precisión baja)
  Sistema eléctrico de la anti-sobrecarga
  Sistema de control completo del poder-autobús
  Dispositivo de seguridad del cambio de marchas de la dirección
  Freno de aparcamiento permitido cuando poder apagado
  Interruptor de Seat
  SEGURIDADES DEL ESPARCIDOR
  Fijación/que desbloquea sólo después del aterrizaje correcto
  Elevación/que baja solamente cuando los 4 cerrojos giratorios en la misma posición
  Interruptor de límite anticolisión de la rotación
